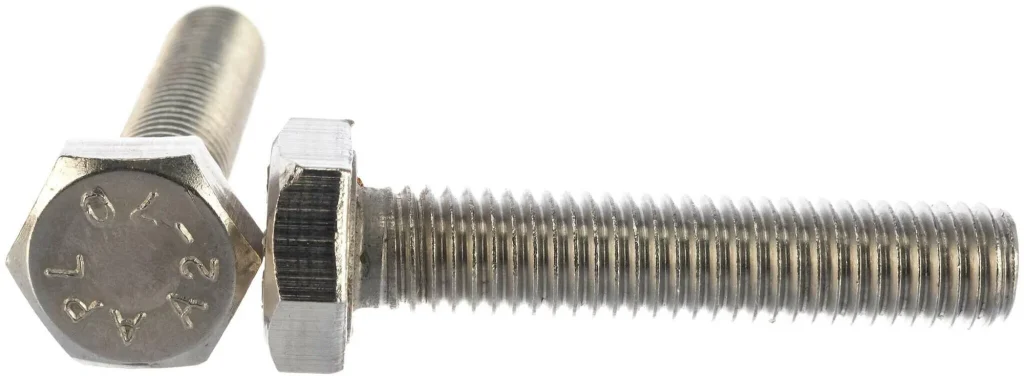

Bu Lông Lục Giác DIN933 là gì ?
Bu lông lục giác DIN 933 hay còn gọi là bu lông lục giác là loại bu lông được sử dụng rộng rãi nhất trong xây dựng và là sản phẩm không thể thiếu trong các cửa hàng bán ốc vít.
Phần cứng DIN đạt tiêu chuẩn chất lượng của Đức, độ chính xác cao hoặc trung bình. Một loại ốc vít khá phổ biến trong lĩnh vực xây dựng khác nhau. Do tính sẵn có, dễ thi công và các chỉ số độ tin cậy cao nhất, các loại bu lông như vậy đã trở nên phổ biến và hiện vẫn là sản phẩm kim loại phổ biến nhất. DIN 933 phổ biến hơn neo hoặc chốt. Bu lông đầu lục giác DIN 933 DIN có một mặt là thanh có ren hệ mét đầy đủ và mặt kia là đầu lục giác, đầu có vành vát, với góc cắt 150-300 độ.
Kích thước của các khía ren có thể khác nhau – từ 5 mm đến 340 mm. Phần đế của đầu lục giác có tựa đầu với hai dây đai theo cấu hình của một kim tự tháp cụt. Kích thước, chiều rộng, đường kính có thể thay đổi tùy thuộc vào loại đã chọn. Bên ngoài, chốt của tiêu chuẩn này giống như một thanh hình trụ. Các tính năng thiết kế của bu lông DIN 933:
- ren hệ mét dọc theo toàn bộ chiều dài của thanh;
- đầu lục giác có vát ở đầu (tạo góc 15° – 30°);
- không có khe;
- Tựa đầu được làm bằng hai dây đai có đường kính khác nhau, hình nón cụt hẹp và rộng.
Bu Lông Lục Giác DIN933 – Cấu tạo và Ứng dụng
Kết nối bu lông là một loại chốt rất đáng tin cậy, đặc biệt quan trọng khi cố định kim loại. Trong thực tế, 90% trường hợp sử dụng bu lông là dành cho chốt kim loại, khoảng 8% là dành cho chốt gỗ và 2% được làm bằng các vật liệu khác. Bu lông DIN 933 chủ yếu được làm bằng thép cấp 20 và 35, giống như nhiều loại chốt kim loại khác. Các vật liệu sản xuất phổ biến:
- Thép không gỉ A2, A4
- Cấp độ bền của thép: 5.6, 8.8, 10.9, 12.9
Làm thế nào để bảo vệ bu lông DIN 933 khỏi bị ăn mòn? Các phiên bản bằng đồng thau và thép hợp kim không cần bảo vệ. Các chốt làm bằng thép kết cấu có thể được bôi trơn bằng mỡ hoặc thành phần béo khác. Điều này sẽ ngăn ngừa sự xuống cấp của thành phần nếu lớp phủ kẽm bị hỏng. Bu lông mạ kẽm DIN 933 được sử dụng rộng rãi vì nó có lớp bảo vệ chống ăn mòn đủ. Trong điều kiện độ ẩm cao hoặc trong điều kiện vận hành đặc biệt, nên sử dụng các chốt thích hợp.
Lĩnh vực ứng dụng của ốc vít: công nghiệp nặng, công nghiệp ô tô, chế tạo dụng cụ, kỹ thuật cơ khí và các lĩnh vực khác, nơi tải trọng tăng lên của các cơ cấu, đơn vị chế tạo sẵn và nơi các đơn vị làm việc có thể chịu tác động động, va đập, rung động và tĩnh. Bu lông ren toàn phần DIN 933 được sử dụng trong sản xuất các sản phẩm đúc sẵn:
- phương tiện vận chuyển;
- máy móc công nghiệp;
- kết cấu chịu lực;
- mô-đun hỗ trợ;
- bồn chứa;
- dụng cụ đo lường.
Các bu lông được kéo và khóa bằng đai ốc và vòng đệm. Có thể sử dụng thêm các miếng chèn chốt để tăng khả năng chịu lực của thiết bị.
Đặc trưng bu lông lục giác din933
Bolt DIN 933 là một trong những phần cứng, ốc vít bán chạy nhất trong ngành xây dựng. Mặc dù thiết kế được quy định chặt chẽ theo tiêu chuẩn DIN của Đức, vẫn có rất nhiều biến thể bu lông. Lý do là các yêu cầu khác nhau trong các dự án xây dựng.
Bu lông DIN 933 khác nhau về cấp độ bền, cấp độ chính xác và vật liệu chế tạo. Kích thước đường kính và chiều dài của thanh có thể được quy cho các đặc điểm hình học và việc lựa chọn bu lông trong trường hợp này được xác định bởi kích thước của cấu trúc mà chúng được lắp đặt.
Cấp độ cho bu lông lục giác din 933 làm bằng thép cacbon thay đổi từ 3,6 đến 12,9. Chỉ báo độ bền phản ánh giới hạn phá vỡ của kim loại và được biểu thị bằng hai chữ số cách nhau bằng dấu chấm. Nếu chốt có cấp độ 8,8 trở lên, giá trị sẽ được đánh dấu trên mỗi chốt, bất kể các thông số hình học. Cấp độ bền cao là một lợi thế được tuyên bố công khai.
Chúng ta hãy xem xét giá trị của các đại lượng này bằng ví dụ về bu lông lục giác DIN 933 M8x60 loại 10.9.
“10” x 100 – giá trị giới hạn vật liệu, N/mm2 hoặc kgf/cm2
“9” x “10” / 10 – giá trị giới hạn chảy của vật liệu, N/mm2 hoặc kgf/cm2
Giới hạn bu lông DIN 933 (cường độ chịu kéo) – lực tác dụng tối đa, khi đạt đến lực này chốt sẽ bị gãy. Ví dụ về lực cơ học là nén, uốn, xoắn, kéo giãn các cấu trúc. Trong trường hợp của chúng tôi, 1000 N/mm2 hoặc 10197 kgf/cm2.
Giới hạn chảy của vật liệu là tải trọng tối đa trên bu lông (hoặc lực trên một đơn vị diện tích mặt cắt ngang) tại đó biến dạng dẻo hoặc tự hủy của sản phẩm bắt đầu. Trong trường hợp của chúng tôi, 900 N/mm2 hoặc 882 kgf/cm2.
1 kilôgam lực trên một centimet vuông = 0,0980665 newton trên một milimét vuông. Có thể tính theo từng phần.
Tính chất cơ học của bu lông DIN 933 tùy thuộc vào cấp độ bền
| Lớp sức mạnh | Độ bền kéo, MPa | Độ cứng Vickers, HV | Giới hạn chảy, MPa |
| 3.6 | 300 – 330 | 95 – 250 | 180 – 190 |
| 4.6 | 400 – 400 | 120 – 250 | 240 |
| 4.8 | 400 – 420 | 130 – 250 | 320 – 340 |
| 5.6 | 500 | 155 – 250 | 300 |
| 5.8 | 500 – 520 | 160 – 250 | 400 – 420 |
| 6.6 | 600 | 190 – 250 | 360 – 480 |
| 6.8 | 600 | 190 – 250 | 640 |
| 8.8 | 800 – 830 | 250–335 | 640 – 660 |
| 9.8 | 900 | 290–360 | 720 |
| 10.9 | 1000 – 1040 | 320–380 | 900 – 940 |
| 12.9 | 1200 – 1220 | 385–435 | 1080 – 1100 |
Trong công trình nên chọn bu lông có giá trị giới hạn cao hơn yêu cầu của công trình hoặc tính toán từ 2-3 lần.
Chi phí của bu lông cường độ cao cao hơn bu lông tiêu chuẩn, vì các loại thép hợp kim được làm giàu bằng crom, niken và molypden được sử dụng trong quá trình sản xuất. Bu lông cường độ cao DIN 933 được mua với số lượng lớn cho các dự án quan trọng, trong đó ngoài tải trọng tĩnh cao, còn có tải trọng không đổi, cụ thể là rung động. Bu lông cường độ cao không chỉ có liên quan trong xây dựng cầu, chế tạo máy công cụ, công nghiệp nặng mà còn cho các công trình gần các vật thể, nguồn rung động liên tục.
Cấp độ chính xác của bu lông lục giác din 933 phản ánh mức độ sai số mà sản phẩm được sản xuất. Trong các tiêu chuẩn GOST và DIN, người ta thường chỉ ra cấp độ chính xác vì nó liên quan trực tiếp đến các thông số hình học.
Sai số nhỏ nhất được phép đối với cấp chính xác A, sai số lớn hơn được phép đối với cấp C. Bu lông theo tiêu chuẩn DIN 933 chỉ có thể thuộc hai cấp chính xác: cấp A cho đường kính danh nghĩa từ M1.6 đến M52 và cấp B – trên M24.
Chốt càng được sản xuất chính xác theo tiêu chuẩn thì càng ít vết khía và vết lõm xuất hiện trong cấu trúc trong quá trình lắp chốt. Nếu xuất hiện khoảng cách giữa các thành phần được cố định, điều này cuối cùng sẽ dẫn đến việc thiết bị yếu đi do ngay cả rung động tối thiểu.
Các đặc tính kỹ thuật của bu lông DIN 933 cũng phản ánh vật liệu mà DIN được tạo ra. Như đã đề cập ở trên, ốc vít cường độ cao được làm bằng thép hợp kim kết cấu có đặc tính cường độ cao.

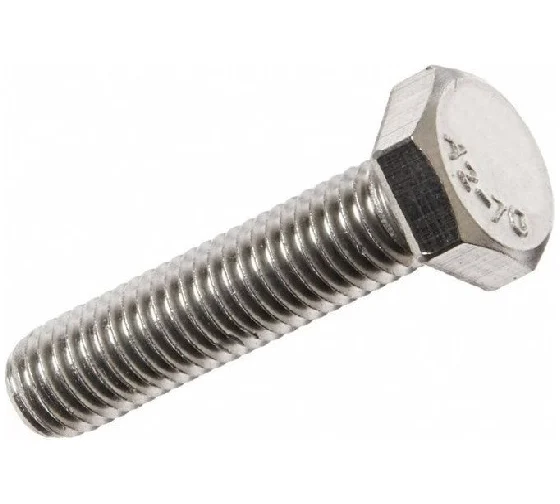

Bu lông lục giác thép không gỉ DIN933 cũng có một cấp độ bền. Có thể sử dụng ký hiệu trên đầu bu lông để nhanh chóng xác định giá trị điểm gãy. Hệ thống ký hiệu cho các cấp thép không gỉ và cấp độ bền bu lông như sau:
- A2-50 – thép mềm (500 N/mm2 hoặc 500 MPa)
- A2-70 – thép cán nguội (700 N/mm2 hoặc 700 MPa)
- A4-80 – thép cường độ cao (800 N/mm2 hoặc 800 MPa)
Các đặc tính về độ bền của hợp kim austenit (cấp A2 và A4) được công khai. Để tính toán tải trọng tối đa trên bu lông, hãy nhân giá trị tương ứng với diện tích mặt cắt ngang được tính toán của phần cứng. Bảng dưới đây chứa dữ liệu từ GOST R ISO 3506-1-2009 Tính chất cơ học của ốc vít làm bằng thép không gỉ chống ăn mòn.
Diện tích danh nghĩa của mặt cắt tính toán cho ren thô và ren mịn
| Với bước ren thô | Diện tích danh nghĩa của mặt cắt tính toán | Ren bước mịn | Diện tích danh nghĩa của mặt cắt tính toán |
| M1,6 | 1,27 | M8x1 | 39,2 |
| M2 | 2.07 | M10x1 | 64,5 |
| M2,5 | 3.39 | M10x1.25 | 61,2 |
| M3 | 5.03 | M12x1.25 | 92,1 |
| M4 | 8,78 | M12x1.5 | 88,1 |
| M5 | 14.2 | M14x1.5 | 125 |
| M6 | 20,1 | M16x1.5 | 167 |
| M8 | 36,6 | M18x1.5 | 216 |
| M10 | 58 | M20x1.5 | 272 |
| M12 | 84,3 | M22x1.5 | 333 |
| M14 | 115 | M24x2 | 384 |
| M16 | 157 | M27x2 | 496 |
| M18 | 192 | M30x2 | 621 |
| M20 | 245 | M33x2 | 761 |
| M22 | 303 | M36x3 | 865 |
| M24 | 353 | M39x3 | 1030 |
| M27 | 459 | ||
| M30 | 561 | ||
| M36 | 817 | ||
| M39 | 976 | ||
| M33 | 694 |
Ví dụ, đối với bu lông DIN 933 M6x25 A2-70, tải trọng làm việc được tính toán sẽ là 9045 N (20,1 mm2 x 450 N/mm2). Giá trị kết quả phải được chia cho số bu lông trong bộ – 20-30 chiếc, để tránh đạt đến tải trọng tới hạn khi ứng suất đầu tiên tác động lên kết cấu.
Bu lông thép không gỉ không chỉ được sử dụng vì tính chống ăn mòn mà còn được sử dụng trong môi trường có sự chênh lệch nhiệt độ lớn.
Dữ liệu kỹ thuật của bu lông đầu lục giác DIN 933 do các nhà sản xuất phần cứng cung cấp và phụ thuộc trực tiếp vào chất lượng của nguyên liệu thô.
Tính chất cơ học của bu lông thép không gỉ và thép cacbon
| Nhóm thép | Cacbon | Austenit A2, A4 | |||||
| Lớp sức mạnh | 5.6 | 6.8 | 8.8 | 10.9 | 50 | 70 | 80 |
| Độ bền kéo, N/mm² | 500 | 600 | 800 | 1040 | 500 | 700 | 800 |
| Giới hạn chảy, N/mm² | 300 | 480 | 640 | 940 | 210 | 450 | 600 |
Điều quan trọng cần lưu ý là vít tự khai thác khác với bu lông. Tính chất của bất kỳ vít nào, cụ thể là nó phân biệt nó với một vật cố định khác – vít. Không giống như bu lông, vít tự khai thác được vặn vào một bộ phận có lỗ nơi ren đã được cắt (ví dụ, trên bê tông) và bu lông được thiết kế để kết nối các bộ phận bằng đai ốc.

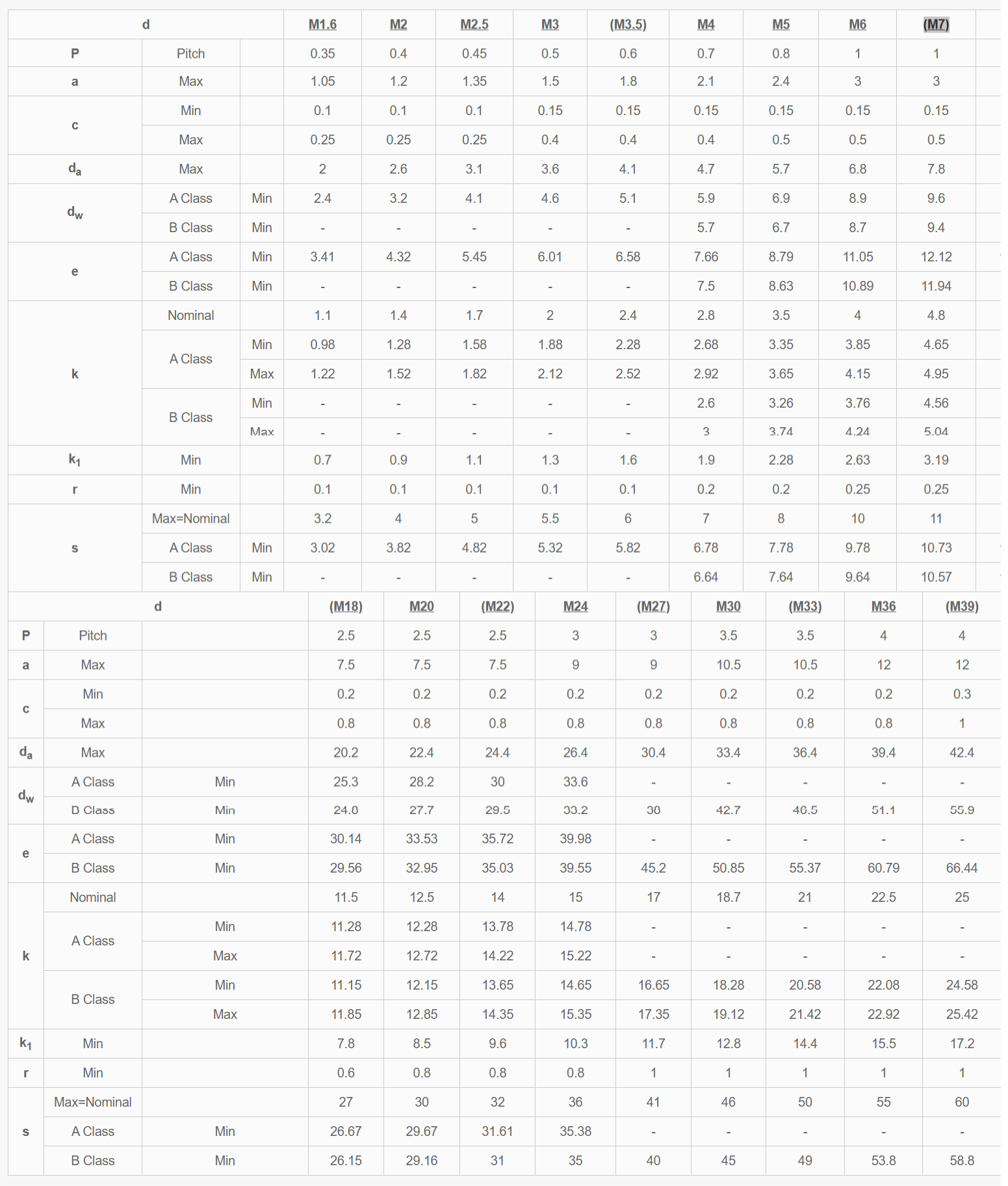

Bảng kích thước bu lông DIN 933
Đặc điểm của bu lông lục giác cố định có ren đầy đủ
Bu lông DIN 933 được coi là một loại chốt đa năng có thể được sử dụng để kết nối các bộ phận, cố định các thành phần treo trên bề mặt làm việc bằng gạch hoặc bê tông. Ngoài ra, do chiều dài của bu lông nhỏ – lên đến 6 mm, loại chốt này đóng vai trò là khóa đáng tin cậy cho các cơ cấu tấm mỏng, trong đó cần có một chuỗi các kết nối với việc cố định riêng từng bu lông bằng đinh tán, đai ốc có kích thước phù hợp.
Thép, hợp kim màu: đồng, đồng thau, cũng như nhôm và thậm chí cả nhựa có thể được sử dụng làm vật liệu để sản xuất các loại bu lông như vậy. Xử lý chống ăn mòn bổ sung được thực hiện bằng cách mạ kẽm điện phân (kẽm) hoặc mạ kẽm nhúng nóng. Cấp chính xác của các loại bu lông như vậy là A, B, tùy thuộc vào điều này, được sử dụng trong các ngành công nghiệp và điều kiện tương ứng.
Vật liệu có thể liên kết DIN 933
Kết nối bu lông rất đáng tin cậy, điều này đặc biệt quan trọng khi cố định các tấm kim loại. Trong thực tế, 90% các trường hợp sử dụng kết nối bu lông là các thành phần kim loại, khoảng 8% là gỗ và 2% được làm bằng các vật liệu khác.
Lắp đặt bu lông lục giác
Bolt din 933 được sử dụng ở khắp mọi nơi và với khối lượng lớn, công việc hoàn thành với nó mất ít thời gian. Thời gian lắp đặt ốc vít ở quy mô công nghiệp được giảm xuống còn vài giây, vì nó được thực hiện bằng cách sử dụng đầu ổ cắm trên một công cụ điện bằng máy tính.
Trong cuộc sống hàng ngày, người ta cũng sử dụng các dụng cụ cầm tay như cờ lê, cờ lê miệng rộng, cờ lê tự động có đầu ổ cắm.
Lực cần thiết trong quá trình lắp đặt thủ công thường đủ để cố định kết nối một cách chắc chắn.
